Вертикальный консольно-фрезерный станок с ЧПУ модели SGM450-V-05

Связаться с менеджером

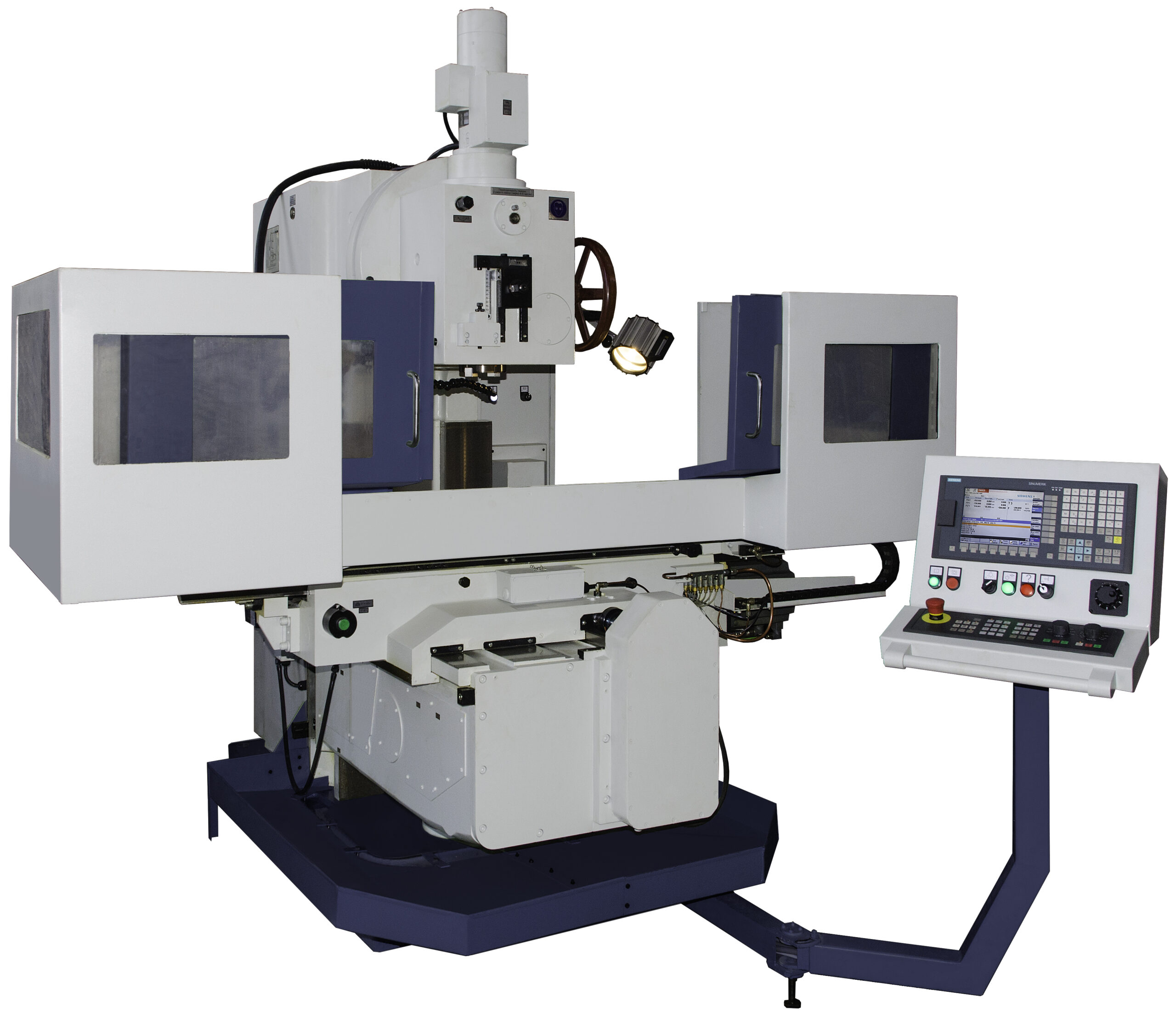

Вертикальный консольно-фрезерный станок с ЧПУ модели SGM450-V-05 разработан на базе вертикального консольно-фрезерного станка FSS450. Станок модели SGM450-V-05 оснащен системой ЧПУ SIEMENS 808D ADVANCED.

  • основные узлы (фундаментная плита, стойка, консоль, крестовый суппорт, салазки поворотной части и стол) изготавливаются из чугуна марки СЧ25, имеют оптимальную форму и большую жесткость;
  • поперечные и вертикальные направляющие с фторопластовым покрытием обладают хорошими антифрикционными свойствами (низким коэффициентом трения) и стойкостью к образованию задиров, что обеспечивает стабильность параметров точности в течение не менее семи лет;
  • выезд в «0», возможность работы в ручном режиме, режиме предварительного набора и в автоматическом режиме по управляющей технологической программе;
  • программирование в стандартах G- и M-кодах, программирование циклов для многократного повтора отрезка программы, пропуск кадров, функция вызова подпрограмм;
  • возможность работать с интерполяцией по 3-м осям одновременно;
  • коррекция и создание управляющих программ возможно, как на панели оператора, так и на персональном компьютере;
  • быстрый перенос данных через USB — накопитель и высокоскоростной интерфейс Ethernet;
  • фрезерный шпиндель станка оборудован электромеханическим приспособлением для зажима инструмента;
  • тормоз фрезерного шпинделя позволяет немедленное отключение вращения шпинделя, но обеспечивает также возможность отключения с запаздыванием для выхода инструмента из контакта;
  • станок оснащен шарико-винтовой парой (ШВП) по оси «X», «Y», «Z», что ведёт к увеличению точности, долговечности, снижению шума при работе станка и отсутствию люфта в паре винт-гайка;
  • модульная конструкция станка обеспечивает удобство при обслуживании или ремонте.

Система управления SINUMERIK 808D ADVANCED фирмы Siemens — это ЧПУ с панельным управлением для базового диапазона производительности. Это компактное и удобное для пользователя решение начального уровня используется для базовых фрезерных применений. Такие функции, как простота эксплуатации, простой ввод в эксплуатацию и техническое обслуживание, а также оптимальное соотношение цены и качества, представляют собой идеальную основу для оснащения станка начального уровня. Благодаря своей технологической версии система управления SINUMERIK 808D ADVANCED идеально настроена для фрезерной обработки.  Для простых функций фрезерования, основанных на расширении аппаратного и программного обеспечения, SINUMERIK 808D ADVANCED предлагает достаточную производительность для изготовления пресс-форм и изготовления инструментов.

Обзор функций УЧПУ SINUMERIK 808D ADVANCED можно ознакомиться в каталоге на русском языке (Siemens NC 81.12019 на базе PPU15x.3 фрезерная версия)

SINUMERIK 808D ADVANCED является идеальным решением для приложений, работающих в суровых условиях окружающей среды, благодаря конструкции ЧПУ на основе панели с несколькими интерфейсами и панелью оператора со степенью защиты IP65.

Концепция привода SINAMICS V70 просто непобедима, когда речь идет о цене станка. Компактная конструкция одноосных безвентиляторных модулей двигателя обеспечивает высочайшую степень прочности. Модули двигателя можно быстро адаптировать для удовлетворения требований осей подачи, просто установив несколько параметров. Приводная система SINAMICS V70 оптимально дополнена серводвигателями SIMOTICS S-1FL6 в комплекте с соответствующим кабелем.

Технические характеристики станка SGM450-V-05 указаны ниже:

Станок изготавливается в климатическом исполнении УХЛ для категории размещения 4.1 по ГОСТ 15150.

Условия эксплуатации:

  • температура воздуха – от плюс 10 до плюс 25°С;
  • относительная влажность – 80% при 25°С.

Электрооборудование станка обеспечивает их эксплуатацию в помещении не выше зоны П-II по ПУЭ.

Станок должен питаться от 3-фазной сети переменного тока частотой 50 Гц. и напряжением 380V.

Технические характеристики:

НаименованиеЗначение
Рабочая поверхность стола, мм400x 1600
Количество крепежных Т-образных пазов и размер, мм5х18х63
Максимальная нагрузка на стол, кг1500
Продольное перемещение стола «X», мм1000
Поперечное перемещение крестового суппорта «Y», мм345
Вертикальное перемещение консоли «Z», мм     (опция «Z» - 630 мм)400
Мощность двигателя привода шпинделя, кВт11
Количество скоростей вращения шпинделя18
Частота вращения шпинделя, об/мин45… 2240
Конус для крепления инструмента в шпинделеISO-50
Максимальный крутящий момент на шпинделе, Нм1850
Диаметр переднего подшипника, мм100
Максимальный диаметр фрезы, мм315
Перемещение пиноли, мм90
Угол поворота вертикальной фрезерной головки в обе стороны, град.45
Расстояние от торца вертикального шпинделя до плоскости стола, мм100… 500
Расстояние  от оси шпинделя до вертикальных направляющих станины.450
Количество рабочих подач столабесступенчато
Пределы рабочих подач стола, мм/мин
продольной и поперечной
вертикальной
0…2000
0…2000
Ускоренное перемещение, мм/мин
продольное и поперечное
вертикальное
3200/5000
4000
Шероховатость обработанных поверхностей, мкм1.25
Класс точностиН
Система ЧПУSinumerik 808DADVANCED
Освещение рабочей зоныналичие
Централизованная  автоматическая импульсная смазка направляющих   по  осям  X, Y, Z.наличие
Защита зоны резанияМиникабинет
Производительность электронасоса СОЖ, л/мин10
Габаритные размеры станка (ДхШхВ), мм3250х3080х2555
Вес станка (ориентировочно) нетто/брутто, кг4000/4700
